真空炉结构有哪些

真空炉结构主要由主体结构、真空系统、电控系统、水冷系统等组成，根据不同加工材料类型、工艺等条件不同，我们为其配置的设备类型也不一样！

下面我们就真空炉结构为大家做介绍：

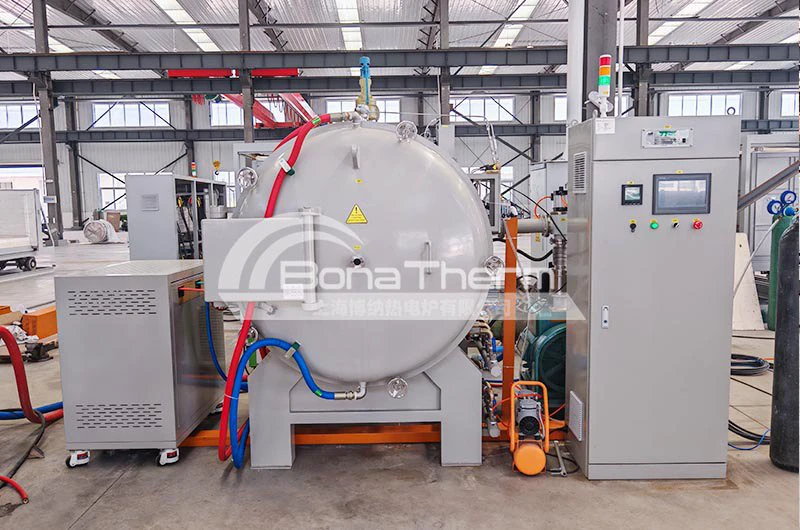

真空炉设备实拍

一、真空炉主体结构

真空炉炉体：炉体是真空炉的核心部分，通常采用水冷夹壁结构以增加热稳定性和防止热辐射。炉体外观根据不同的设计可以是立式或卧式，且可细分为钟罩升降式、底部托盘升降式、单开门结构及前后双开门结构等多种类型。炉体材料多采用不锈钢，以增强其耐腐蚀性和耐高温性。

真空炉炉膛

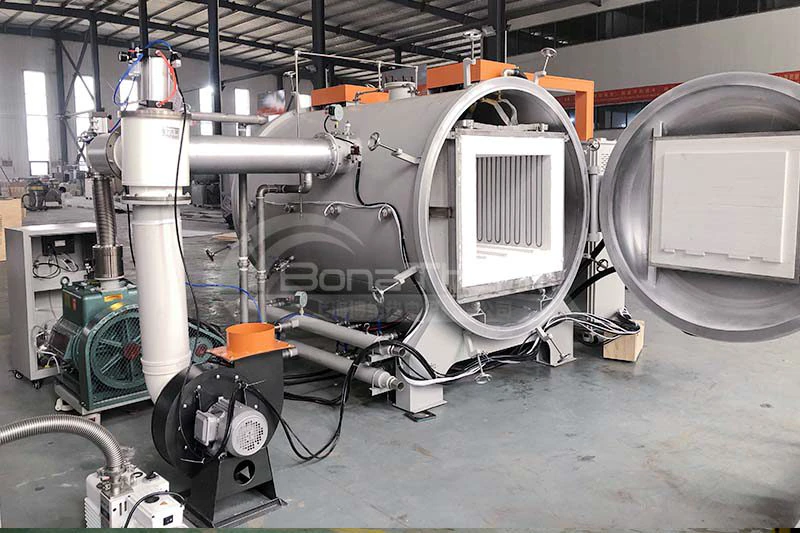

真空炉炉膛：炉膛位于炉体内部，是工件进行加热处理的场所。炉膛内部根据炉子的具体用途，装有不同类型的加热元件，如电阻、感应线圈、电子枪等。同时，部分真空炉还配备了坩埚、自动浇注装置和装卸料的机械手等辅助设备。

二、真空炉真空系统

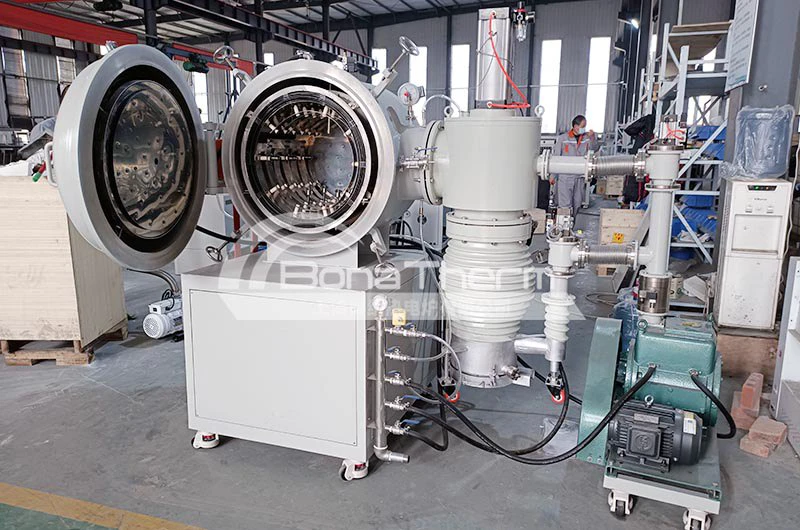

真空炉真空泵：真空泵是真空炉的关键设备之一，用于快速排除炉膛内的气体和材料热处理过程中产生的杂质，以保持炉膛内的真空度符合工艺要求。常见的真空泵类型包括扩散泵等，它们通常具有强大的抽气能力和稳定的工作性能。

真空系统

真空阀门和真空计：真空阀门用于控制真空系统的气体流动，而真空计则用于测量和显示炉膛内的真空度。这些设备共同协作，确保真空炉能够稳定地工作在所需的真空环境中。

三、真空炉冷却系统

真空炉冷却水系统：冷却水系统包括配水器、水箱、阀门、管道及各种检测元件，用于对炉体、真空泵等关键部件进行冷却降温，以防止其因高温而损坏。该系统具有水压、水流量、水温、缺水报警及联锁功能，以确保冷却效果的稳定性和可靠性。

加热室快速冷却系统：部分真空炉还配备了加热室快速冷却系统，该系统通过向炉内充入高纯气体(如氙气)并利用快速冷却风机进行热交换，以实现工件的快速冷却。这种系统可以显著提高热处理的效率和质量。

四、真空炉电控系统

电控系统通常由工控机、工控组态软件、数据采集卡、温度控制器、PLC等组成。该系统负责对整个真空炉的运行进行精确控制，包括加热程序的调用和运行、真空度的调节和监测等。操作箱通常安装在炉门附近，便于操作人员观察和控制加料机构。

真空炉电控系统

综上所述，真空炉的结构是一个高度集成化的系统，包括主体结构、真空系统、冷却系统和电控系统等多个关键部分。这些部分相互协作，共同实现真空炉的高效、稳定运行。
